Prośba o schemat elektryczny...

[Giza]

.... podłączenia/wtyczki lusterka fotochromatycznego, oraz modułu składania lusterek z drzwi kierowcy. Niestety w wersji USA to nie występuje i postanowiłem domontować. lusterko już mam, składane elektrycznie lusterka też. pozostaje podłączyć, ale jak stąd ta skromna prośba
Dotyczy Sorento II.

[alkrak]

Kiedyś z podobną prośbą zwracałem się do Ciebie przez PW.
Z tego, co mi odpisałeś, to znajdujesz schematy na portalach amerykańskich. Tych tam nie ma?

[Giza]

Jak by były, to bym nie prosił.......

Dostałem schematy od alkraka.
Dzięki

[alkrak]

Dla porównania zamieszczam zdjęcia kostki połączeniowej mojego lusterka elektrochromic.
Jest to lusterko bez współpracy z kamerą cofania. Jak widać na zdjęciach, dochodzą do niego jedynie trzy przewody.
Dalsze szczegóły mogę dodać po weekendzie w Górach.


Kliknij obrazek, aby powiększyć


Kliknij obrazek, aby powiększyć


Kliknij obrazek, aby powiększyć


Kliknij obrazek, aby powiększyć

[Giza]

Widzę, że u Ciebie też w lusterku jest 5 pin we wtyczce a wykorzystywane są tylko 3 tak jak wg schematu. Ciekawe do czego są te 2 pozostałe? Jakieś kable są do nich podłączone od strony lusterka.
Teraz tylko znaleźć gdzieś blisko 12V po stacyjce lub podświetleniu i jestem w domu. Na trzeci przewód przychodzi sygnał wstecznego biegu ale to oleję.
alkrak-dzięki.

[alkrak]

W moim lusterku jest gniazdo 10 pinów (męskie), a wykorzystane są trzy piny. Tak samo jest w schemacie Twojego auta.
Może wstawisz zdjęcie kupionego lusterka?
Jeśli chodzi o plus po stacyjce, to masz go bardzo blisko, bo przy lampkach "MAP LAMP" - kostka MR11, pin3. Dochodzi tam przewód zielony i do niego właśnie możesz się podpiąć. Dla ścisłości załączam fragment schematu.


Kliknij obrazek, aby powiększyć

[Giza]

Ale na Twoim zdjęciu lusterka wyraźnie widać 5 pinów w męskiej części. I do tych pinów idą przewody widoczne dopiero po zdjęciu lusterka z szyby. A z drugiej strony przychodzi wtyczka żeńska tylko z 3 przewodami. Stąd zastanawiam się z czystej ciekawości do czego są te 2 nie podłączone piny. Gdzie szukać tej kostki MR11?

[alkrak]

Ale na Twoim zdjęciu lusterka wyraźnie widać 5 pinów w męskiej części. I do tych pinów idą przewody widoczne dopiero po zdjęciu lusterka z szyby. A z drugiej strony przychodzi wtyczka żeńska tylko z 3 przewodami. Stąd zastanawiam się z czystej ciekawości do czego są te 2 nie podłączone piny. Gdzie szukać tej kostki MR11?

Kostka połączeniowa lusterka jest 10-cio pinowa. W części męskiej ma 5 "szpilek" na pinach: 10, 9, 8, 7, 2.
Do podłączenia lusterka użyte są trzy piny: 10, 9, 8. Piny 7 i 2 nie są wykorzystywane.
Chcąc dowiedzieć się czy coś w lusterku jest powiązane z tymi dwoma pinami, trzeba rozłupać lusterko. Brak mi jednak motywacji do rozbierania swojego. Na załączonym obrazku widać, że piny 7 i 2 nie są wykorzystywane.


Kliknij obrazek, aby powiększyć


Kliknij obrazek, aby powiększyć

[Giza]

Tak jakóś właśnie myślałem . THX

[Giza]

Kliknij obrazek, aby powiększyć

Rozebrałem osłonę lewego słupka i dobrałem się do złącza MR11.
We złączu MR11 pin nr 3 zielony przewód to jest zasilanie lampek w konsoli nad lusterkiem. Zasilanie idzie przez przekaźnik z opóźnieniem ok 30min po wyłączeniu stacyjki.
I pewnie wziąłbym zasilanie stąd - bo można je wziąć bezpośrednio z lampek tuż przy lusterku niemal zerowy nakład pracy. Jednak na pinie nr 2 jest zasilanie po stacyjce modułu otwieranego dachu i ciekawostka jest także z jednej strony nie podłączony pin nr 6 na który przychodzi sygnał wstecznego biegu. W tej sytuacji postanowiłem wykonać pełną instalację lusterka jak w oryginale.
EDIT:

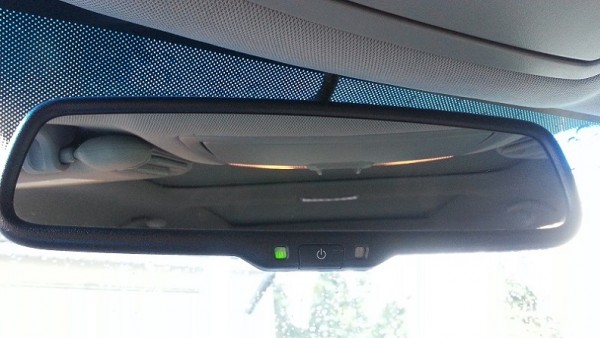

No i już. 40min roboty i mam lusterko fotochromatyczne z pełną funkcjonalnością. Do lusterka podpiąłem się 3 oddzielnymi złączkami (ze starej wtyczki tu jednak w całości niepasującej) wciśniętymi na piny. Koszt całkowity 88zł

[alkrak]

Moje szczere gratulacje!!! Była to ta trudniejsza część zadania - lusterka boczne, to już prostsza sprawa.

[Giza]

Przy lusterku to raczej była rozgrzewka niestety. Do lusterek trzeba dorobić piny w : drzwiach kierowcy zarówno w przełączniku (muszę dać taki z przyciskiem otwierania zamykania (chcę zrobić na oryginał)), jak i w kostce lusterka, potem jakoś przeprowadzić 2 lub 3 żyły z drzwi do kabiny (pewnie znów przerobić ori złącze w drzwiach), przeciągnąć przewód na stronę pasażera, znowu kabel do drzwi, i kostka do lusterka. Trochę zabawy będzie.

[alkrak]

Tak, pełna zgoda, ale teraz to już zadanie dla montera, bo "inżyniery" już wszystko wymysliły.

[Giza]

No i lusterka już też się składają. Najwięcej roboty to wybebeszenie drzwi i poścąganie przeróżnych plastików w kabinie żeby poprowadzić nowe przewody. Ale było warto. Koszt bez lusterek (te kupiłem zaraz pi sprowadzeniu bo ori były uszkodzone w transporcie) zamknąl sie w 150zł i 5h roboty.
Przy okazji okazało się że system grający Inifinity to nie tylko nazwa. Pod fotelem pasażera znajduje się ...... piecyk JBL

[alkrak]

Cieszę się, że wszystko poszło zgodnie z założeniami i szczerze gratuluję.
